Nawet najlepszy ratownik czy elektroradiolog ma czasem gorszy dyżur, i nawet najlepszy elektrokardiograf nie odgadnie, czy przypadkiem nie zamieniłeś żółtego kabelka z zielonym (zespół czerwone-do-zielonego!). Poniżej szybki schemat, który zostanie w głowie.

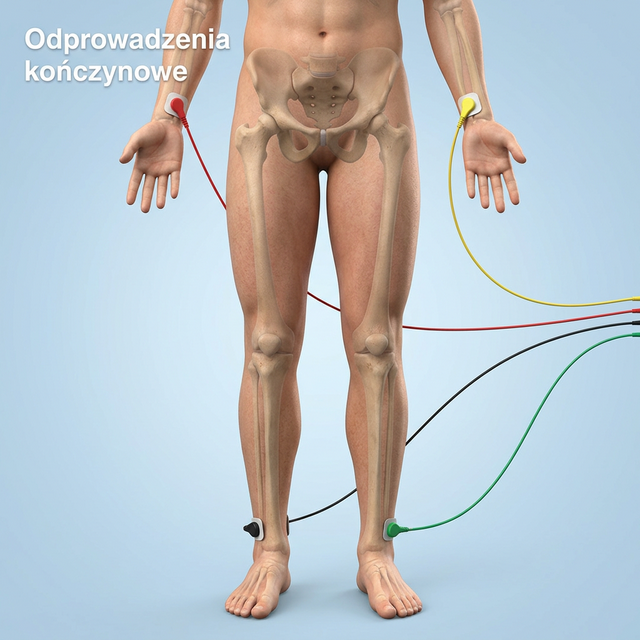

Tzw. kabelki obwodowe. Naklejamy od PRAWEJ ręki, idąc w dół i ZGODNIE z ruchem wskazówek zegara:
- 🔴 PR (Czerwona) - Prawa Ręka
- 🟡 LR (Żółta) - Lewa Ręka
- 🟢 LN (Zielona) - Lewa Noga
- ⚫ PN (Czarna) - Prawa Noga (Kabel masowy / z uziemieniem)
Szybka mnemonika: Słońce (żółte) świeci nad Trawą (zieloną) PO LEWEJ STRONIE, Krew (czerwona) kapie na Asfalt / Ziemię (czarną) PO PRAWEJ STRONIE.
Kolejność kolorów (Standard Pielęgniarski i w ZRM):
Czerwony › Żółty › Zielony › Brązowy › Czarny › Fioletowy.
Pamiętaj zdanie: "Często Żaba Zjada Byle Co Fioletowego".

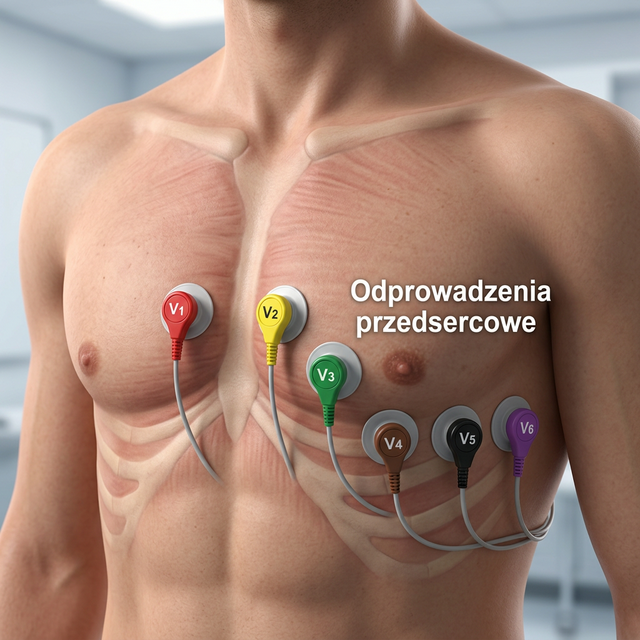

- V1: 4. przestrzeń międzyżebrowa (pmż) po prawej stronie mostka.
- V2: 4. pmż po lewej stronie mostka (lustrzane odbicie V1).
- V3: Dokładnie w połowie odległości między V2 a V4! (Zawsze przykleja się V4 wcześniej).
- V4: 5. pmż w linii środkowoobojczykowej lewej (linia idąca w dół ze środka obojczyka).
- V5: 5. pmż w linii pachowej przedniej lewej (na tym samym poziomie co V4).
- V6: 5. pmż w linii pachowej środkowej lewej (pod pachą, w tej samej linii dookoła żebra co V4 i V5).
Co jeśli pomylisz "czerwoną" z "żółtą"?
Zamiana elektrod między rękami spowoduje symulację nieprawidłowej osi oraz odwrócenie głównego wychylenia QRS m.in w I odrowadzeniu, w którym załamek P będzie w dół zamiast do góry (na minus). Patrząc na taki wykres kardiolog od razu wie (lub musi po ludzku założyć przed zdiagnozowaniem rzadkiego dextrokardii), że elektryka została podpięta krzyżowo.
